Ein aussergewöhnliches Projekt:

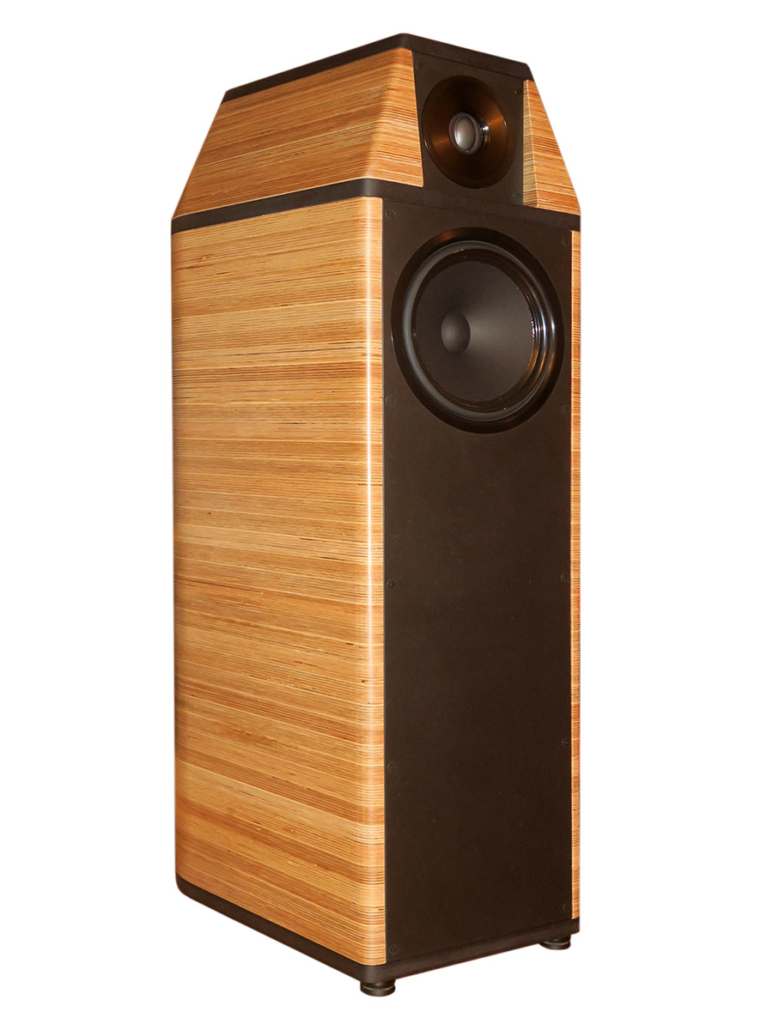

High End Lautsprecher
für einen ästhetisch und klanglich besonders anspruchsvollen Kunden.
Hier die Eckdaten:
- 2-Wege Bassreflex
- Tieftöner Scan Speak „“Ellipticor““ 21WE/8542 T00
- Hochtöner Scan Speak „“Ellipticor““ D3404/55 2000
- Gesamtgewicht: 51,3 kg / Box
- Frequenzweiche in symmetrischen Aufbau, Trennfrequenz 1,6 kHz; 12 dB/Okt. (TT/MT); 18dB/Okt. (HT)
- Weichenbauteile Hochton: Mundorf-Kondensatoren „“Evo Cap Silber/Gold““
- Spulen von Intertechnik Serie „“Tritec““
- Anschlussterminal: „“viablue““ für Bi-Amping/BiWiring
- Spikes: „“viablue““ 3 Stk. / Box
- Gehäuse aus Birke MPX, klarlackiert. Mit gesonderter Kammer für Frequenzweiche und Hochtöner
- besondere Aussteifungen im Gehäuse mittels Verstrebungen
- nach hinten breiteres Gehäuse, dadurch keine paralellen Gehäusewände

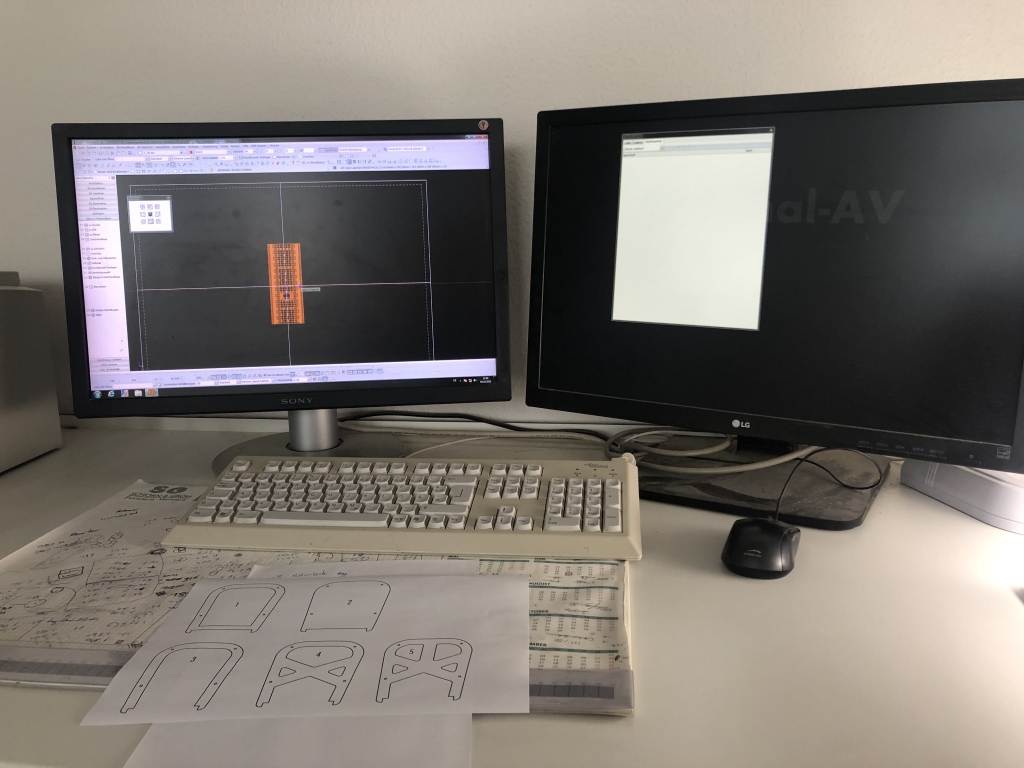

PLanung mit CAD

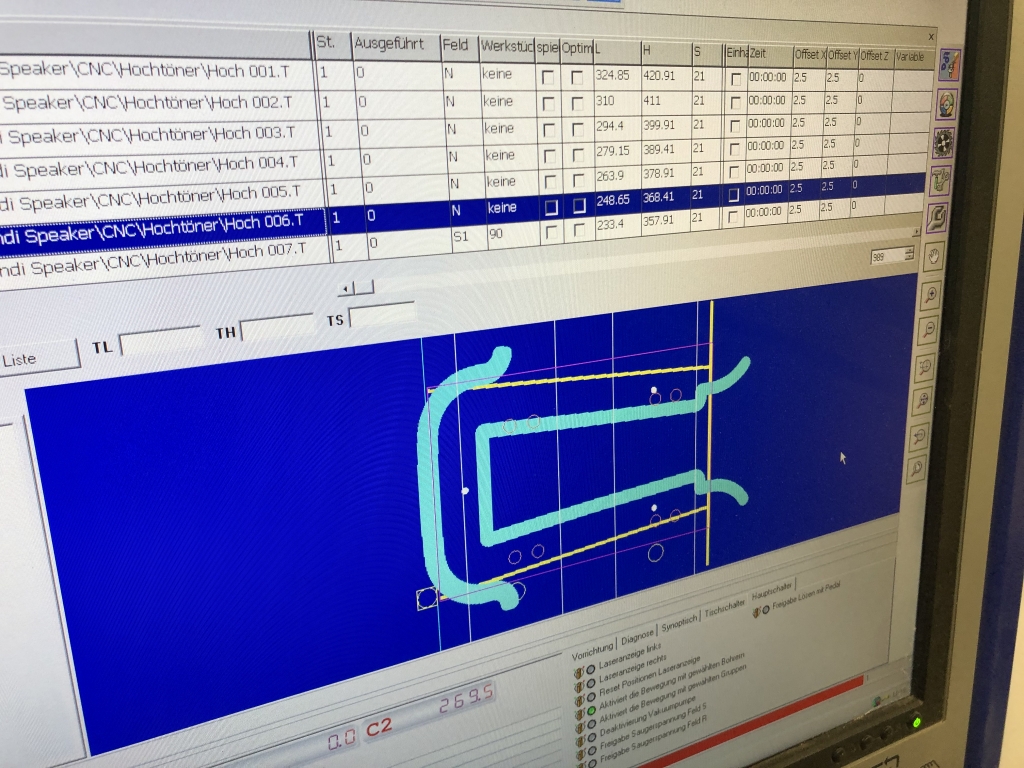

CNC Fräse programmieren: Werkzeuge zuweisen, Drehzahl/Vorschub festlegen

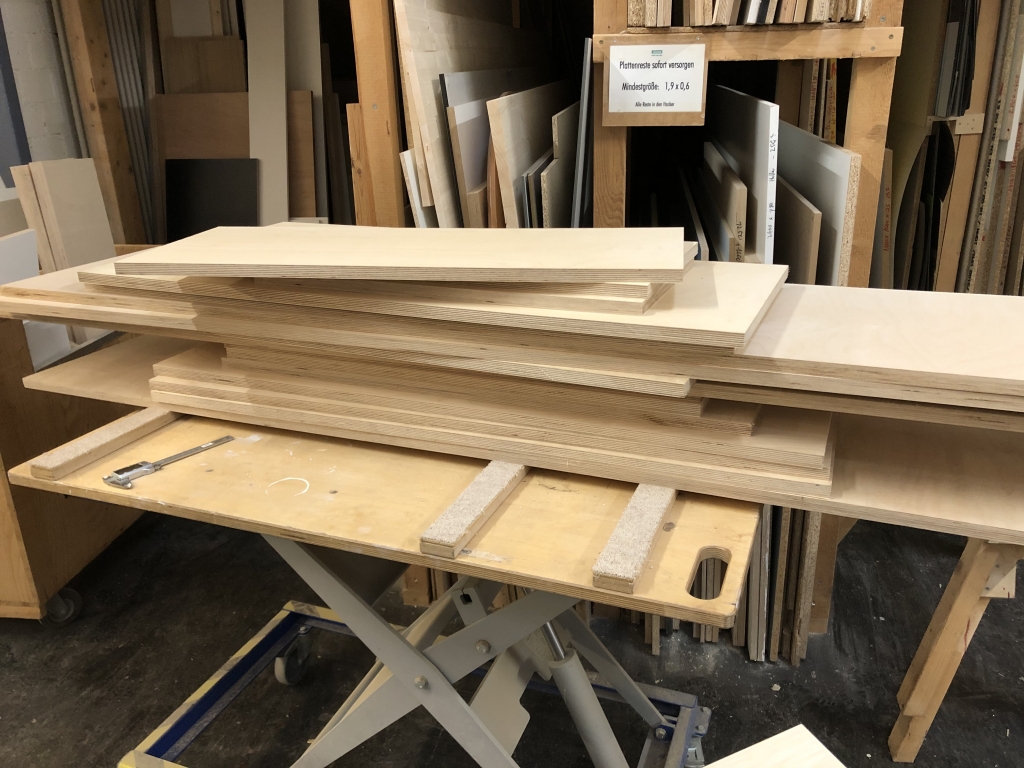

Zuschnitt der Birke MPX Plattenschichten

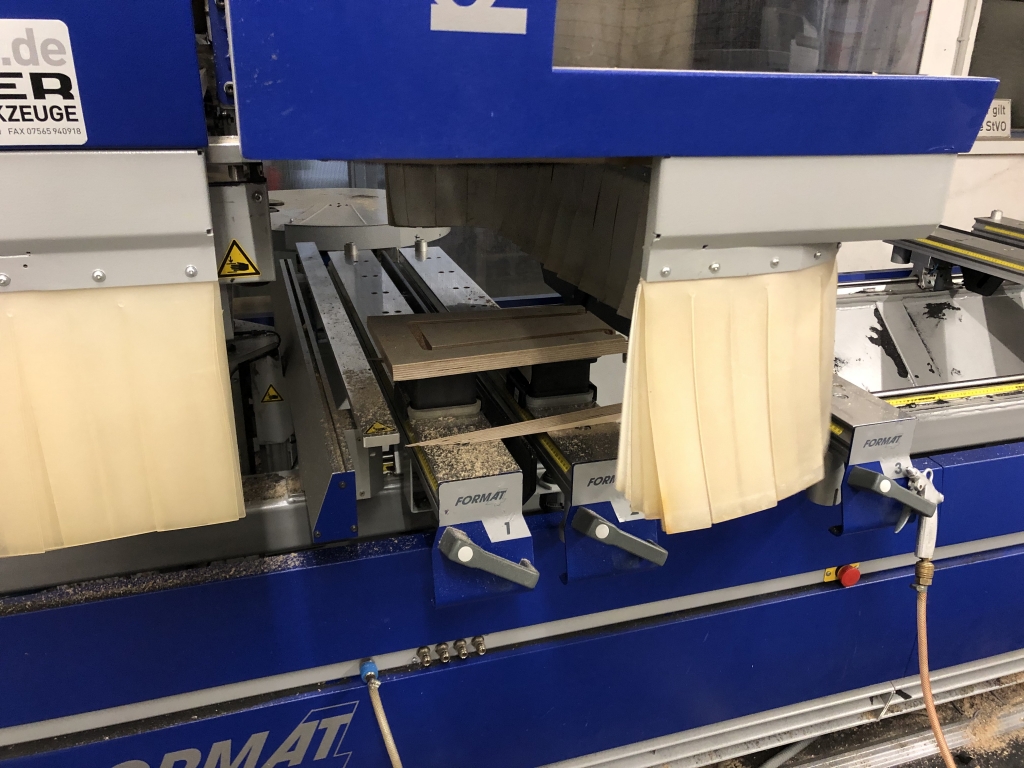

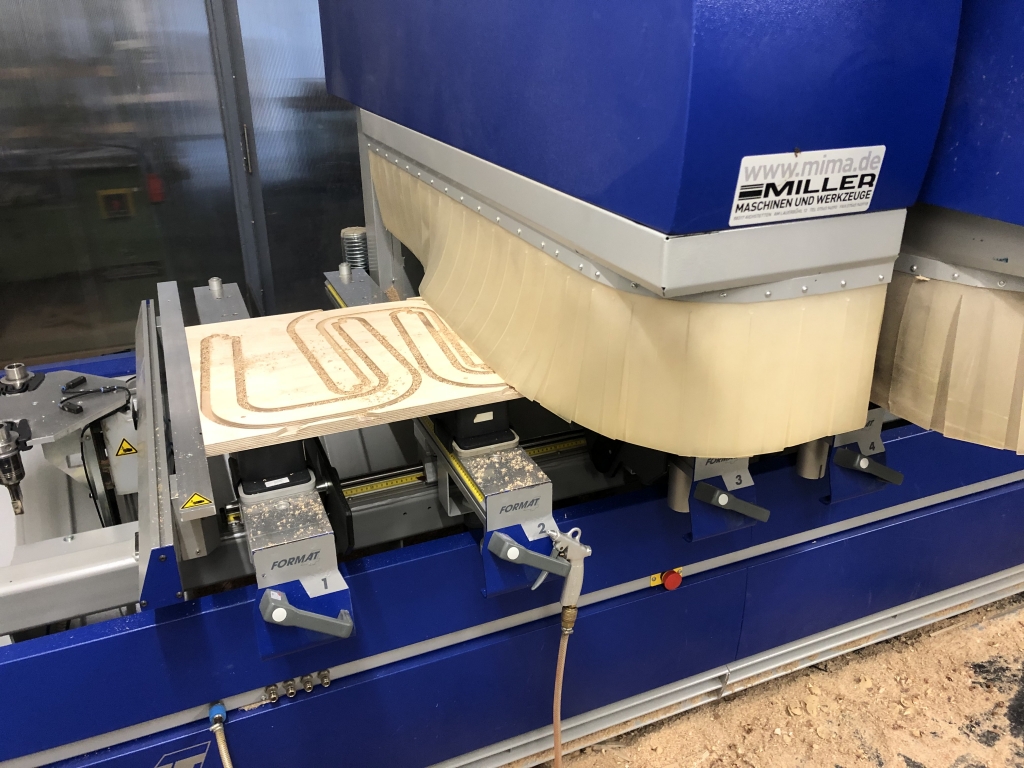

CNC Fräse #1
CNC Fräse #2

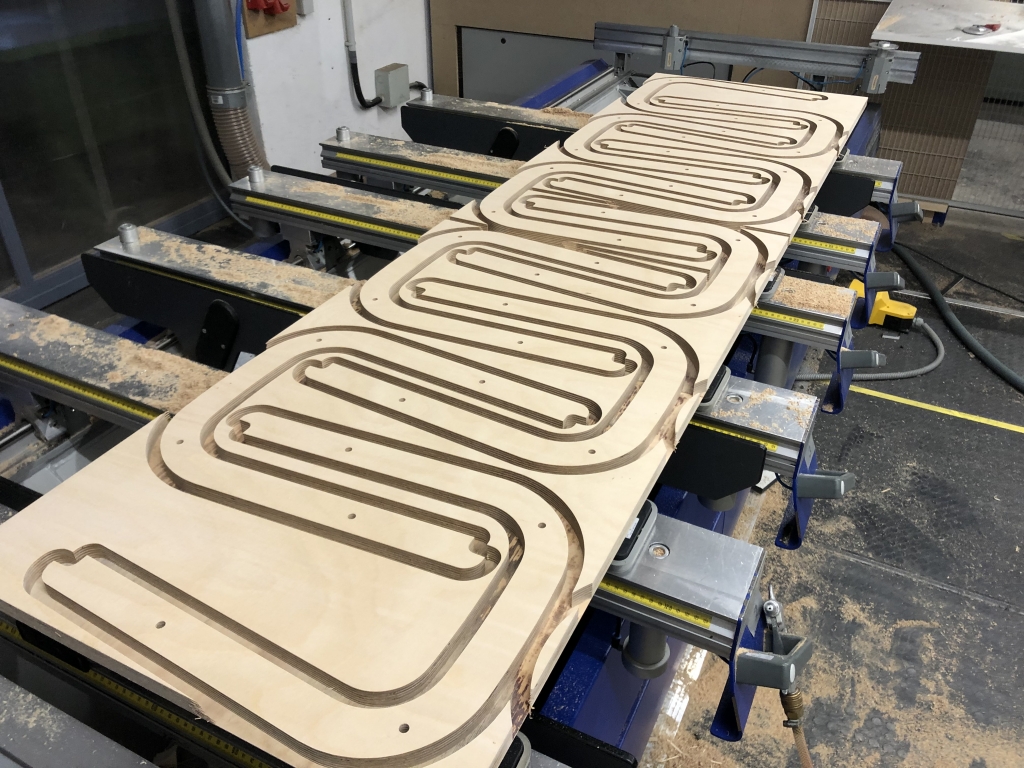

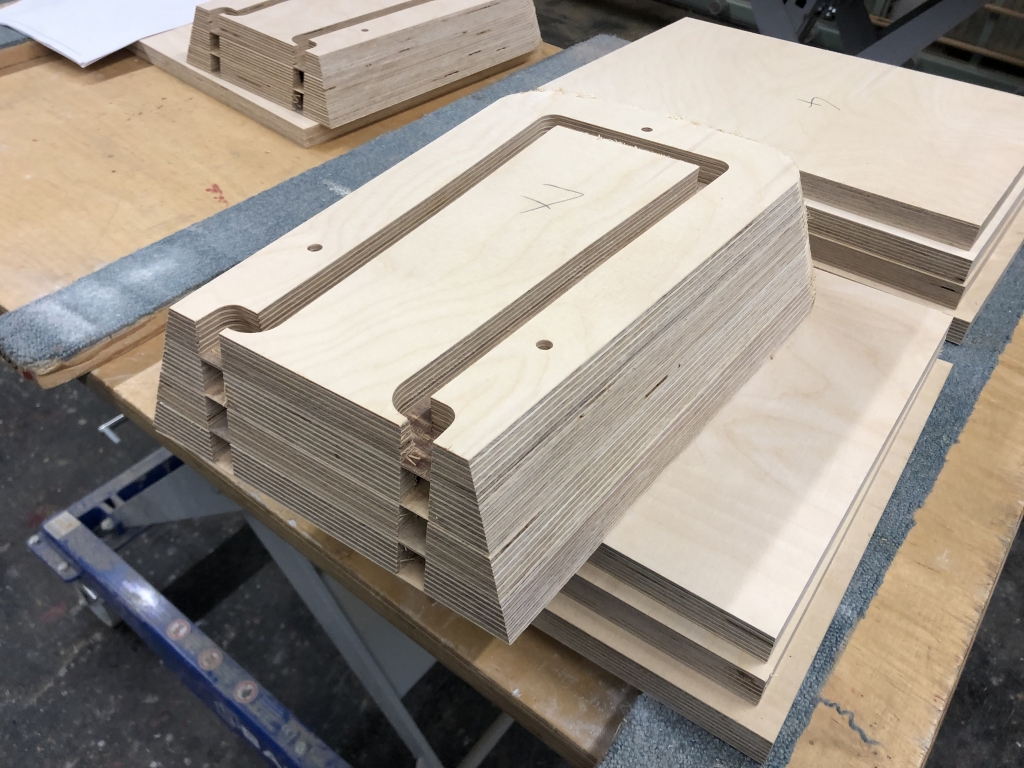

Gefräst #1
Gefräst #2 (Hochtönergehäuse)

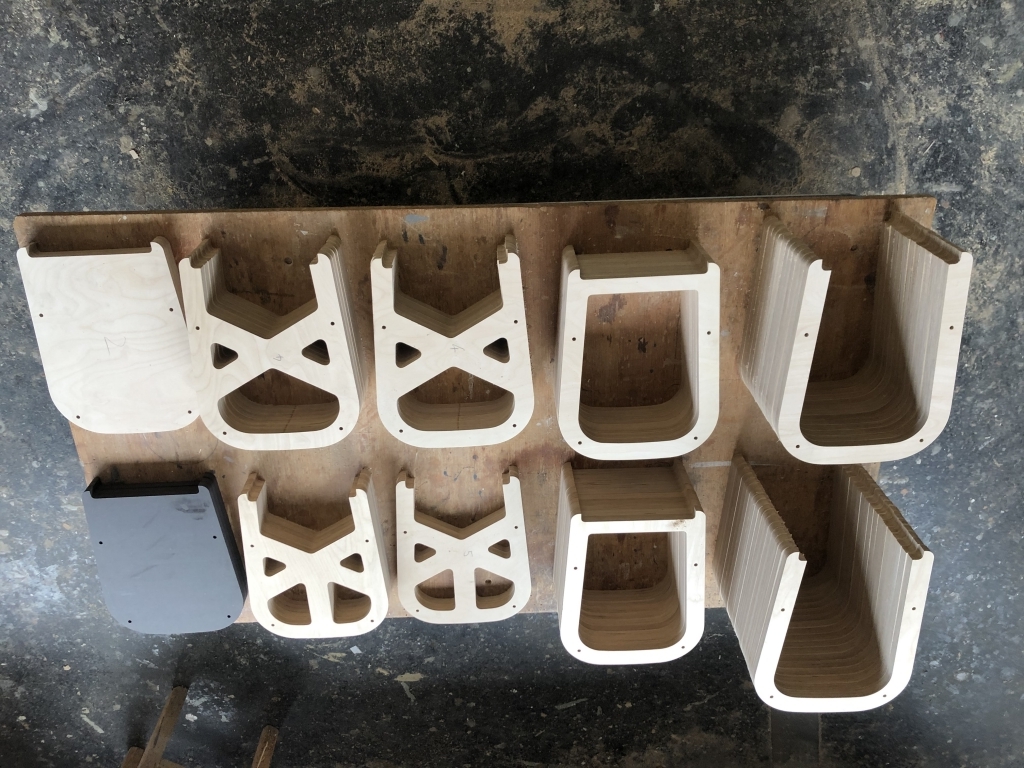

Gefräst #3

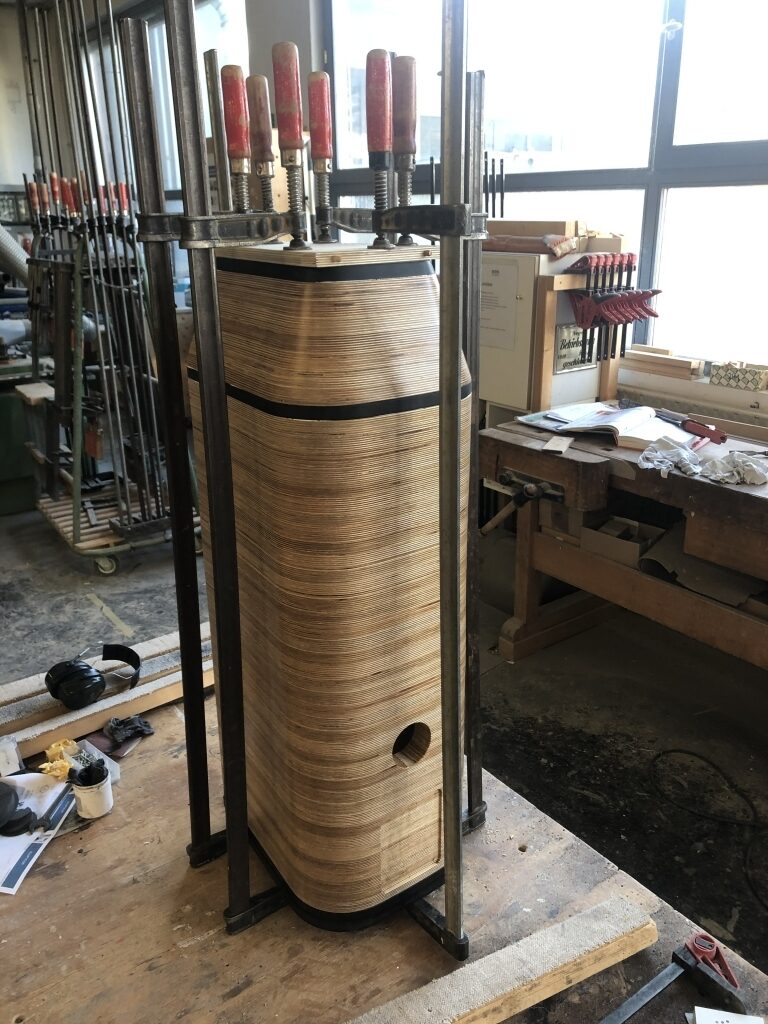

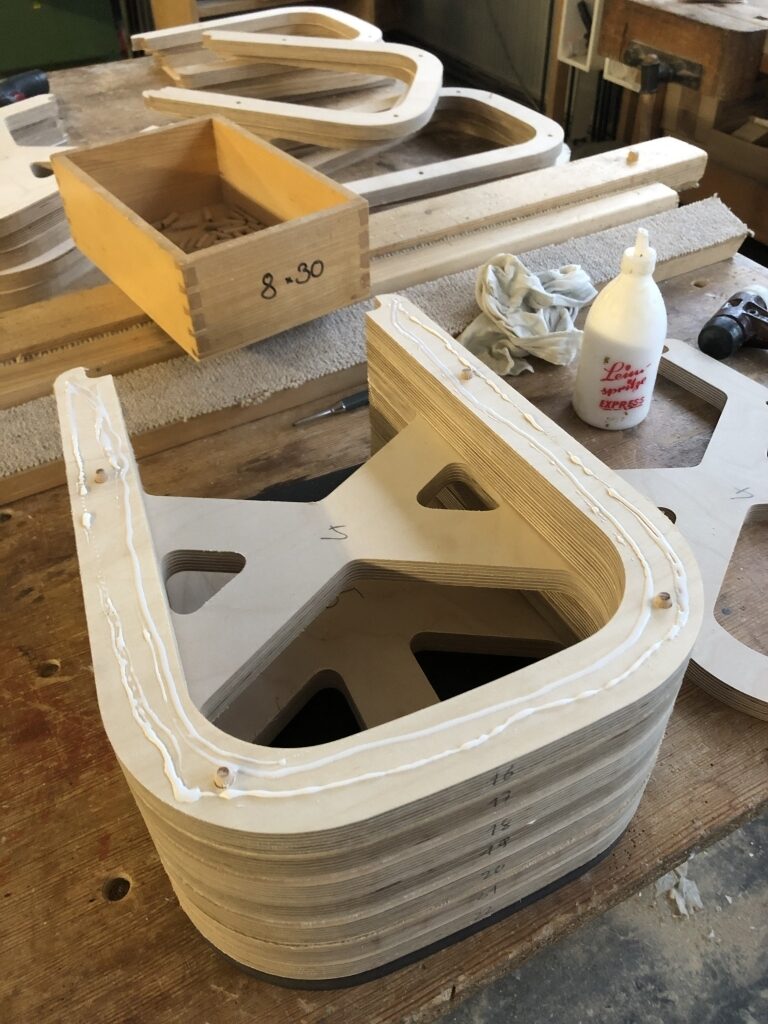

Passt. Und verleimen der Einzelschichten

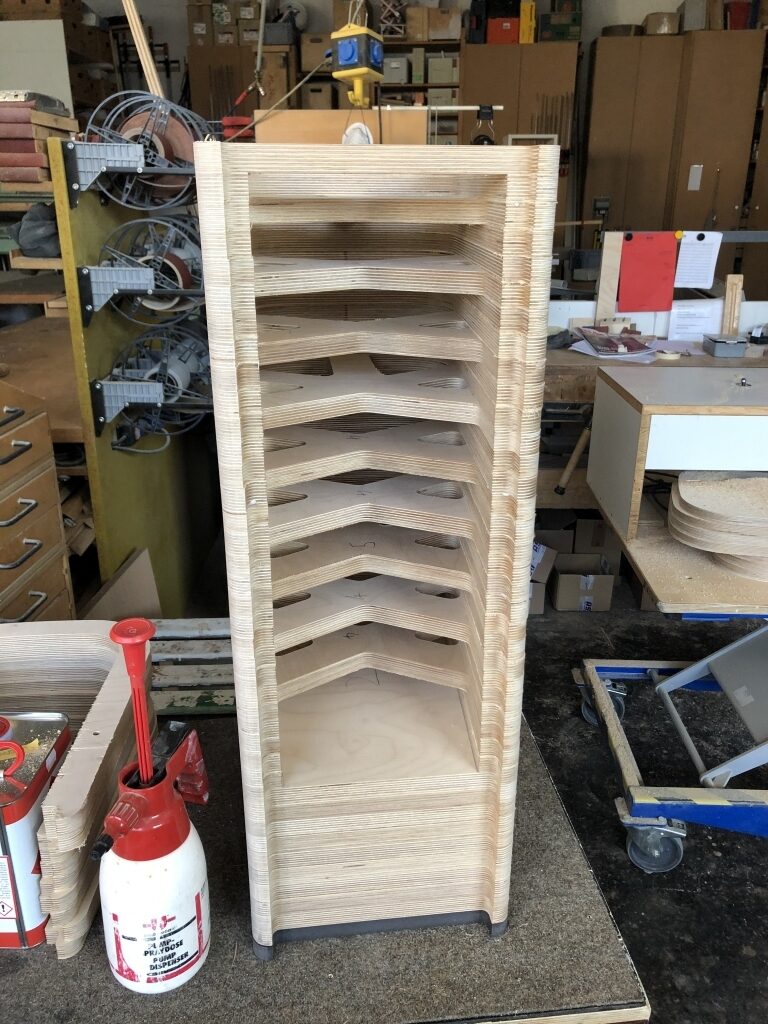

Gehäuse mit Verstrebungen und Öffnung vorn für Schallwand

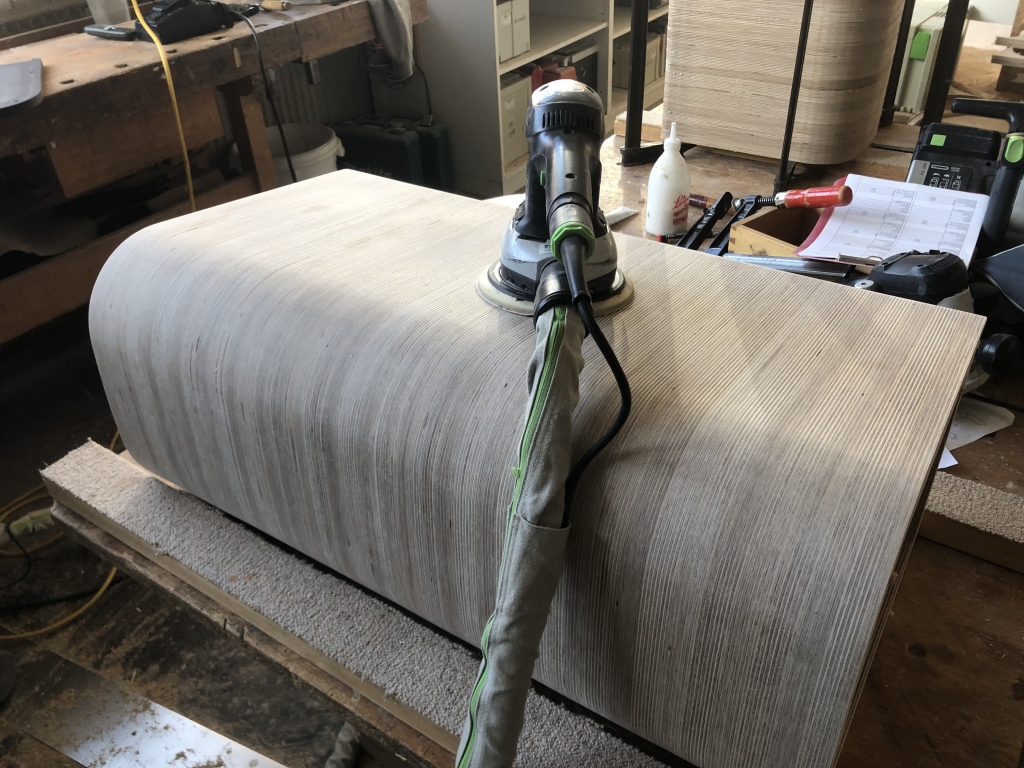

Der Rohdiamant wird geschliffen

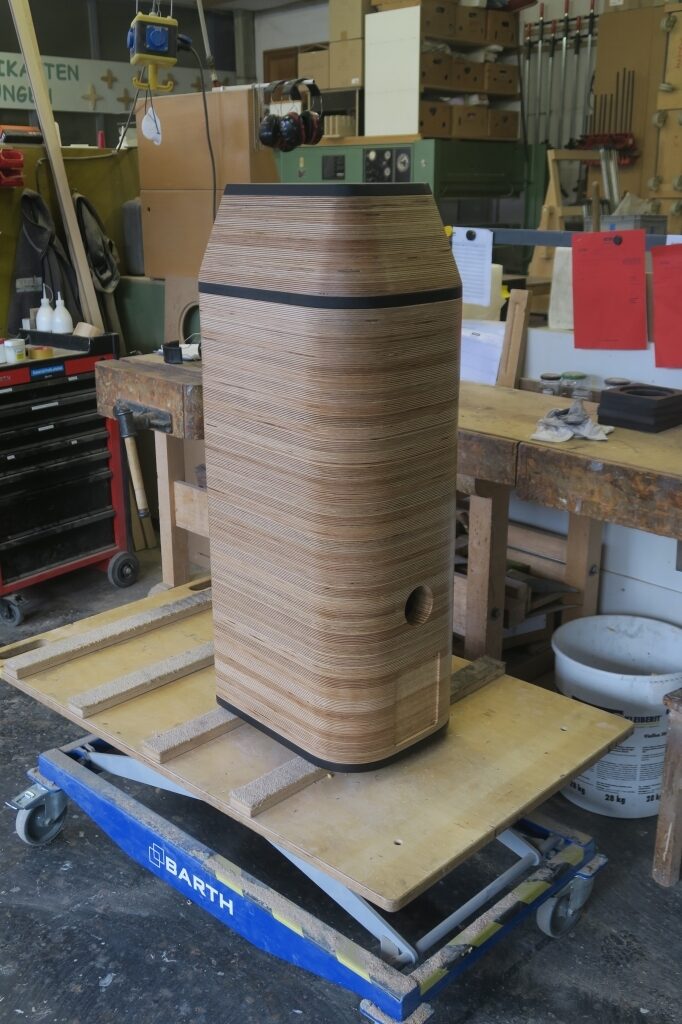

Geschliffener Rohdiamant

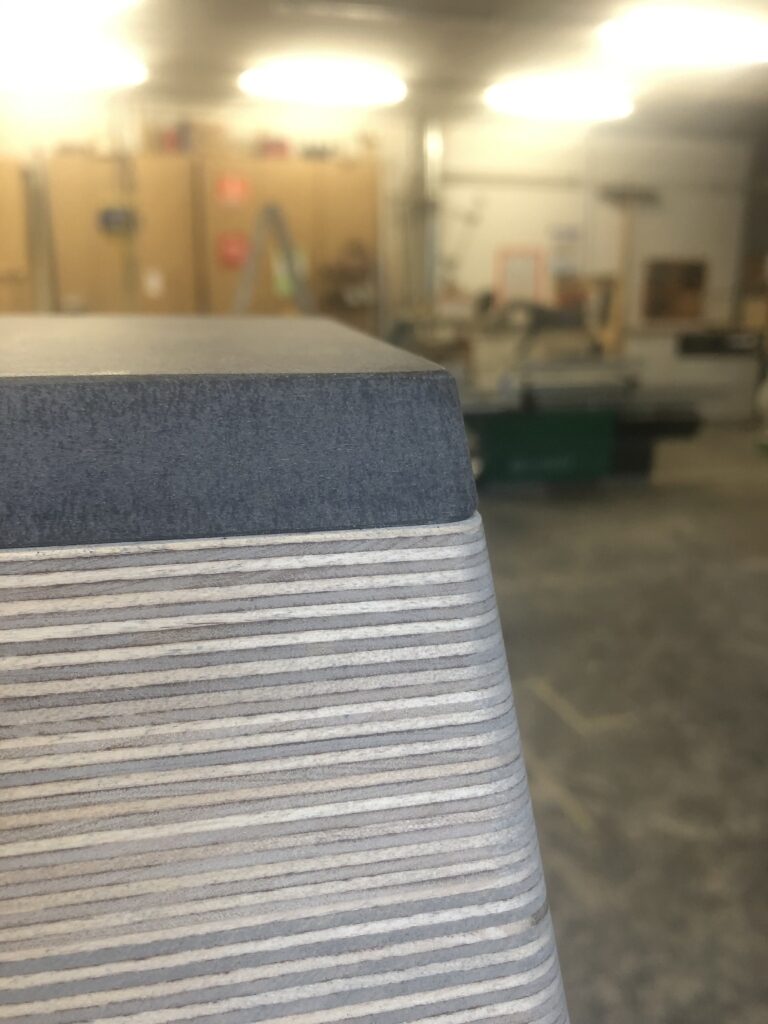

Detail #1

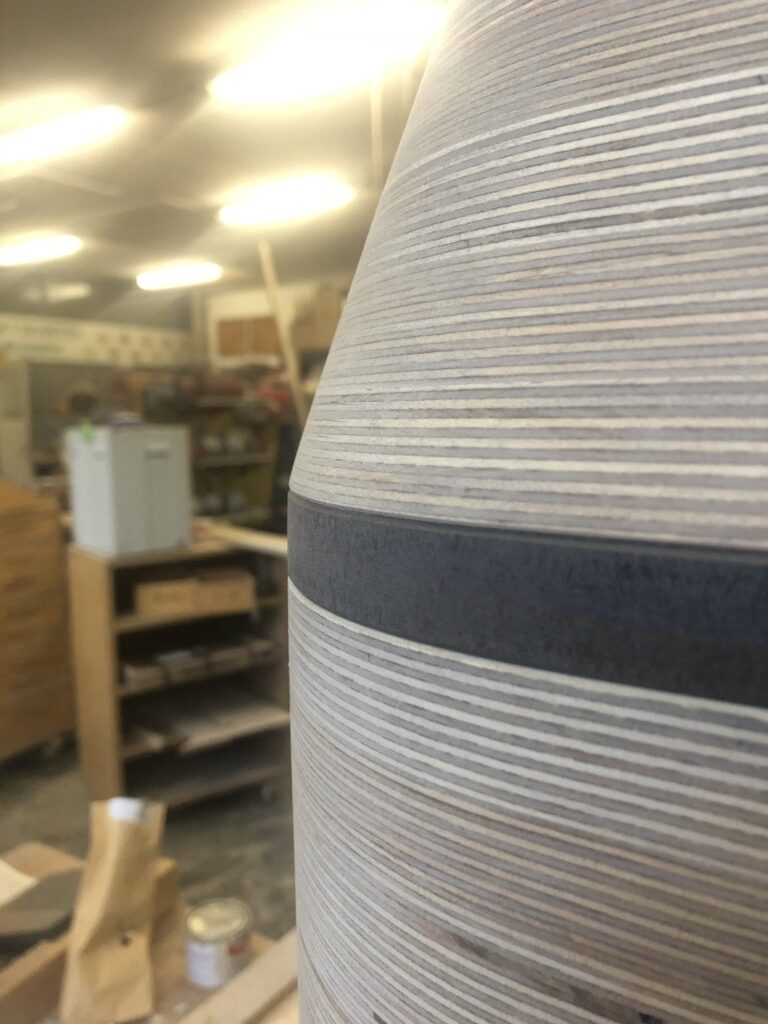

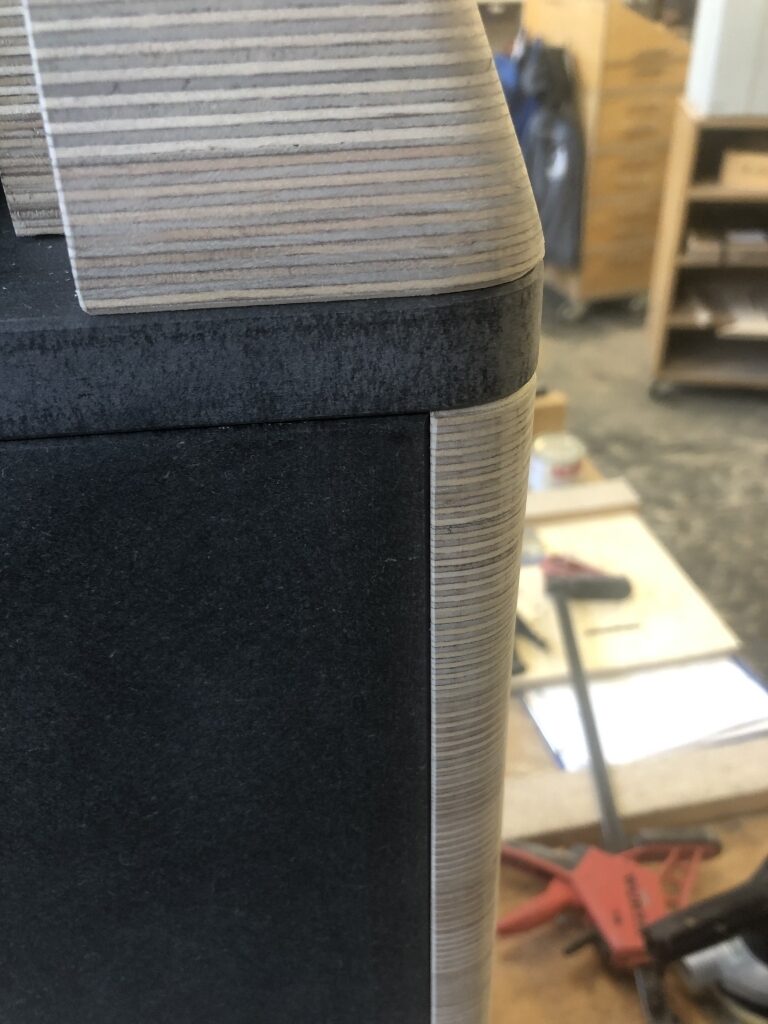

Detail #2 (Präzision)
Detail #3 (Präzision)

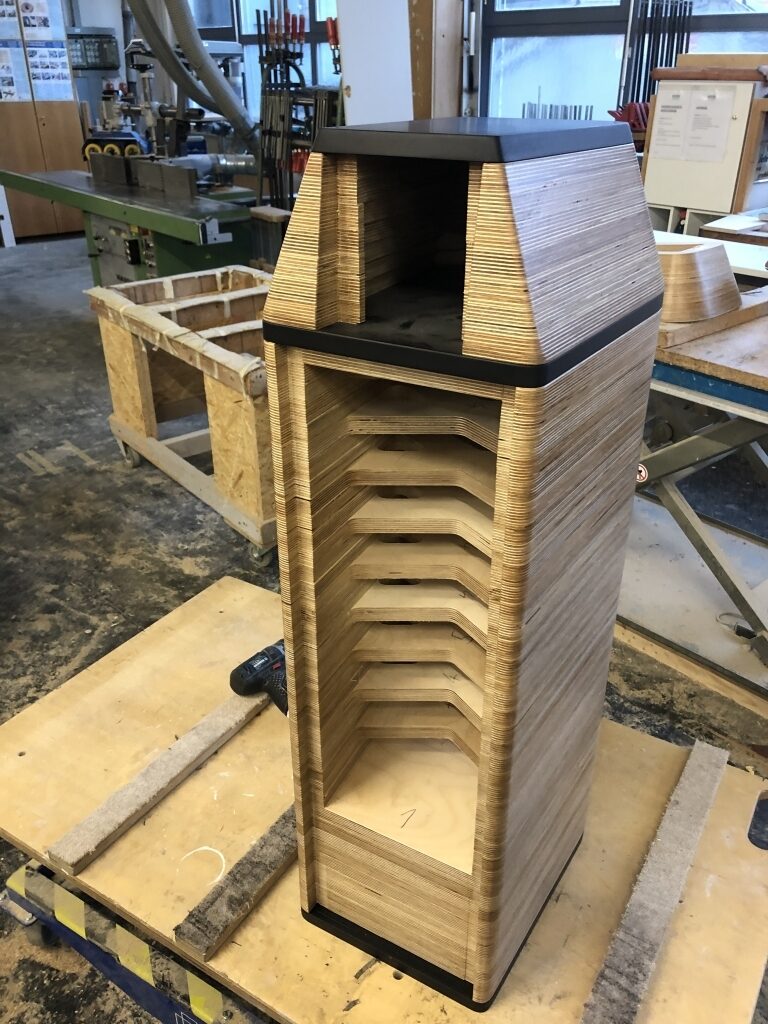

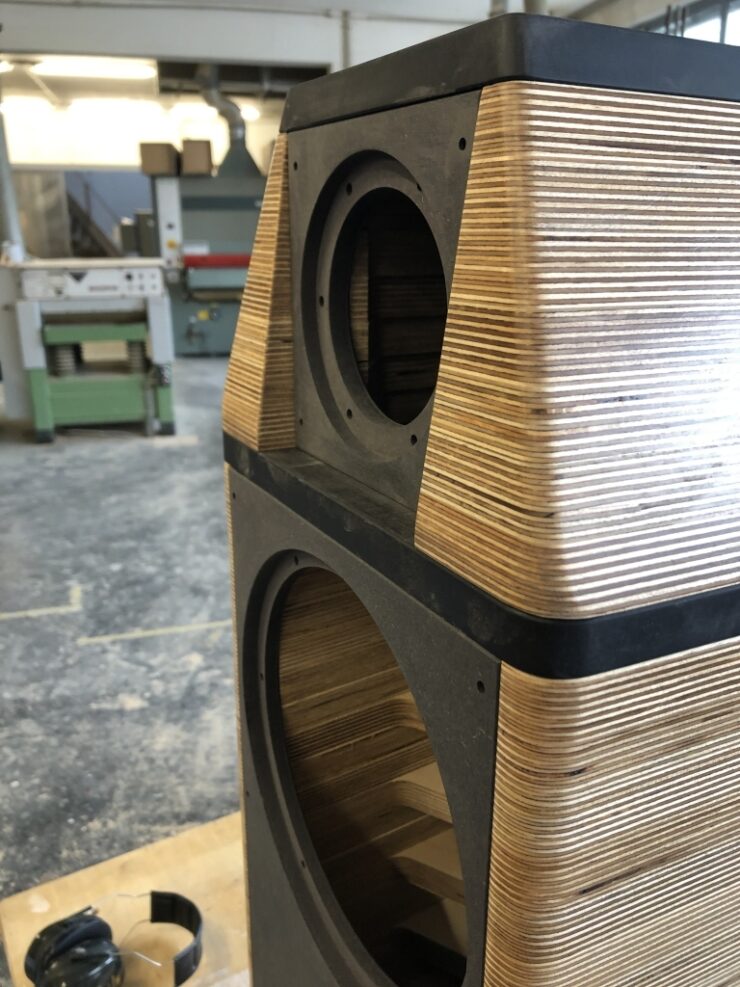

Hochtönergehäuse provisorisch auf das Hauptgehäuse aufgesetzt; unten die Kammer für die Frequenzweiche

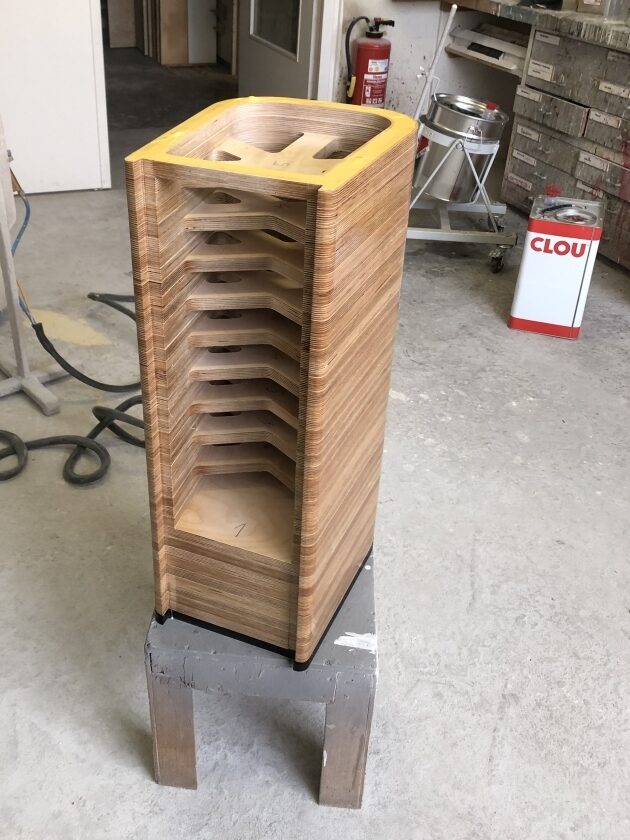

Fertig zum Lackieren
Fertig lackiert
Sieht schon aus wie eine Lautsprecherbox
